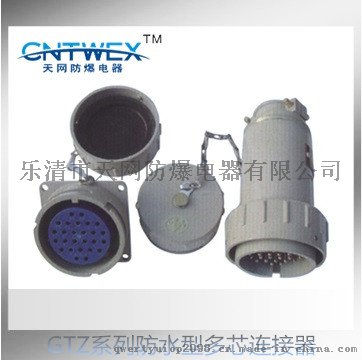

所属目录：防爆插接装置 搜索关键字：GTZ-16系列防水型多芯连接器 信息简介：GTZ-16系列防水型多芯连接器
|
|
|
“GTZ-16系列防水型多芯连接器”参数说明
| 是否有现货： |
是 |
认证： |
ccc |
| 外形： |
移动式插座 |
类型： |
无开关 |
| 防护等级： |
IP65 |
额定电流： |
16A-32A |
| 额定电压： |
220V-380V |
壳体材质： |
铝合金 |
| 孔位数： |
多孔 |
品牌： |
天网防爆 |
| 型号： |
GTZ-16 |
产量： |
1000 |
“GTZ-16系列防水型多芯连接器”详细介绍
| ?标准规格说明 |
| ? |
|
一、适用范围
海拔高度不超过2000m
相对湿度不大于95%(+25℃)
环境温度-20℃～+40℃
爆炸性气体混合物场所：2区
爆炸性气体混合物:ⅡA、ⅡB、ⅡC
二、型号标志及其含义
三、主要技术参数
工作电压：AC220V、AC400V
工作电流：15A、30A、60A、100A、150A、160A
机械寿命：1000次
接触电阻：0.0008Ω
绝缘电阻：100MΩ
绝缘介电强度：2000V（220V）、2500V（400V）
防护等级：IP54
| 序号 |
型号 |
L1≈ |
L2≈ |
L3≈ |
φ1 |
φ2 |
φd |
P |
Q±0.2 |
| 1 |
30芯 |
175 |
92 |
188 |
84 |
65 |
5.5 |
75 |
64 |
| 2 |
20/26芯 |
166 |
85 |
173 |
79 |
64 |
5.5 |
70 |
60 |
| 3 |
14芯 |
150 |
72 |
145 |
64 |
48 |
4.5 |
56 |
47.5 |
| 4 |
4/6/9芯 |
144 |
64 |
142 |
61 |
42 |
4.5 |
51 |
42 |
?
四、结构形式和基本尺寸 ?
| 序号 |
型号 |
名称 |
结构型式 |
| 1 |
30YT-20J/25GZ-20K |
30A/250V 20芯防水插头座 |
同主导产品100A三相四级插头座 |
| 2 |
30YT-26J/25GZ-26K |
30A/250V 26芯防水插头座 |
同主导产品100A三相四级插头座 |
| 3 |
10YT-24J/10GZ-24K |
10A/250V 24芯防水插头座 |
同主导产品100A三相四级插头座 |
| 4 |
15YT-30J/15GZ-30K |
15A/400V 30芯防水插头座 |
同主导产品150A三相四级插头座 |
| 5 |
16YT-4J/16GZ-4K |
16A/400V 4芯防水插头座 |
同主导产品30A三相四级插头座 |
| 6 |
16YT-6J/16GZ-6K |
16A/400V 6芯防水插头座 |
同主导产品30A三相四级插头座 |
| 7 |
16YT-9J/16GZ-9K |
16A/400V 9芯防水插头座 |
同主导产品30A三相四级插头座 |
| 8 |
16YT-14J/16GZ-14K |
16A/400V 14芯防水插头座 |
同主导产品60A三相四级插头座 |
| 9 |
16YT-20J/16GZ-20K |
16A/400V 20芯防水插头座 |
同主导产品100A三相四级插头座 |
| 10 |
100YT-2J/100GZ-2K |
100A/400V 2芯防水插头座 |
同主导产品60A三相四级插头座 |
| 11 |
30YT-3J/25GZ-3K |
30A/400V 3芯防水插头座 |
同主导产品25A三相四级插头座 |
| 12 |
100YT-5J/100GZ-5K |
16A/400V 5芯防水插头座 |
同主导产品100A三相四级插头座 |
| 13 |
1000YT-1J/1000GZ-1K |
1000A/750V 单芯防水插头座 |
同主导产品200A三相四级插头座 |
?
?
|
|
? |
|
|
